Стационарная панельная направленная антенна внешняя MIMO 4x4 4G LTE 3G, 18 дБи (1700-2700 МГц)

Технические характеристики антенны MIMO 4x4, 1700-2700 МГц:
Рабочий диапазон частот, МГ: 1700-2700
Усиление антенны, дБ: 15-18
КСВ в рабочем диапазоне частот, не более: 1.8
Поляризация: Линейная
Волновое сопротивление, Ом: 50
Максимальная подводимая мощность, Вт: 10

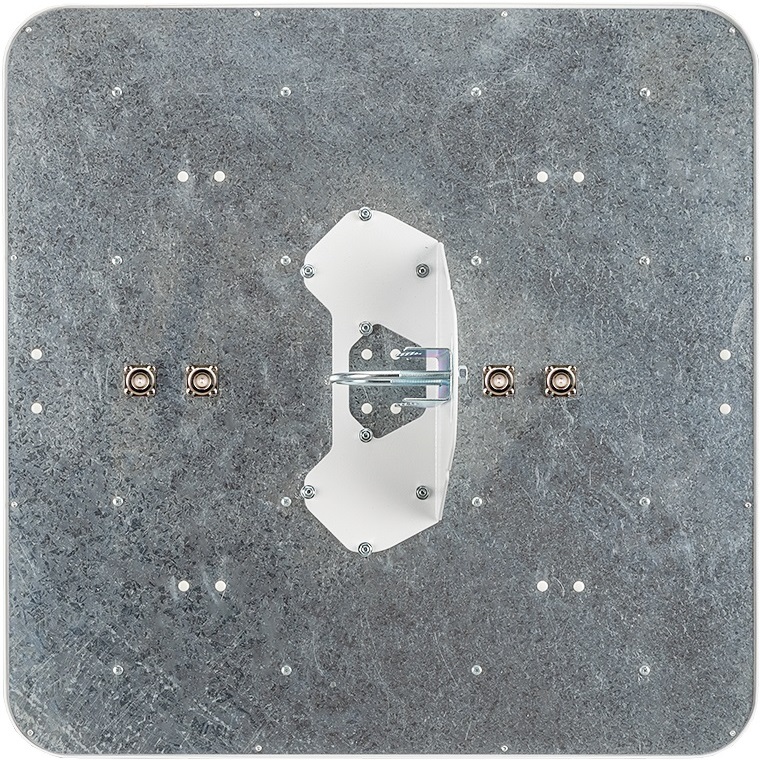

Разъём: N- female (мама / гнездо) х 4 шт
Допустимая ветровая нагрузка, м/с: 20
Диапазон рабочих температур, С: -40 ... +90
Максимально допустимая влажность воздуха, %: 100
Развязка между портами не менее, дБ: 30
Поддерживаемые стандарты связи, частоты и диапазоны:
4G LTE 2600 (Band 7, 38)
4G LTE 2300 (Band 40)
4G LTE 2100 (Band 1)
4G LTE 1800 (Band 3)
3G UMTS 2100
WiFi 2,4 ГГц

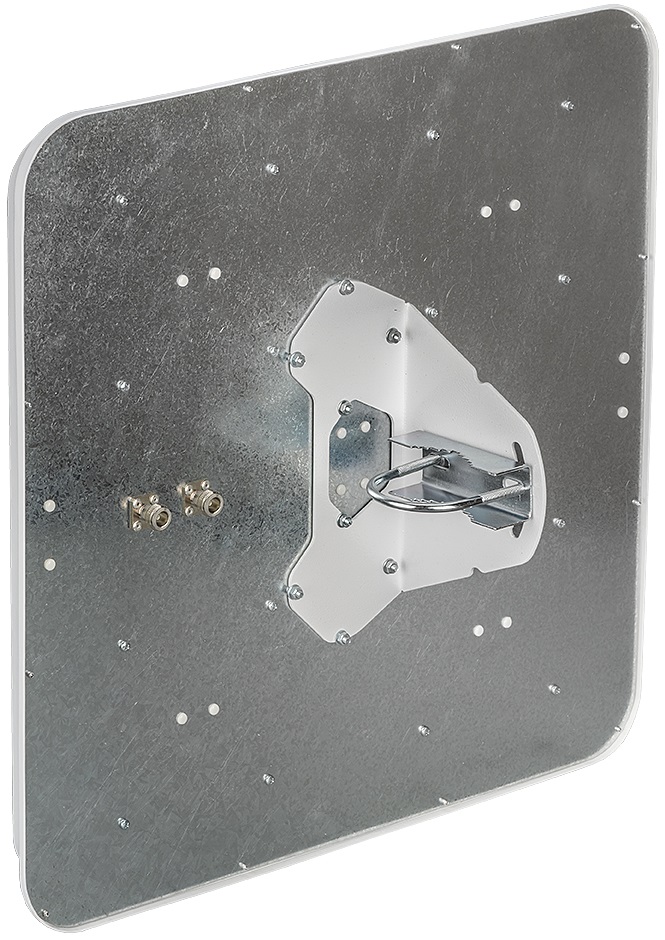

Тип монтажа: на трубу

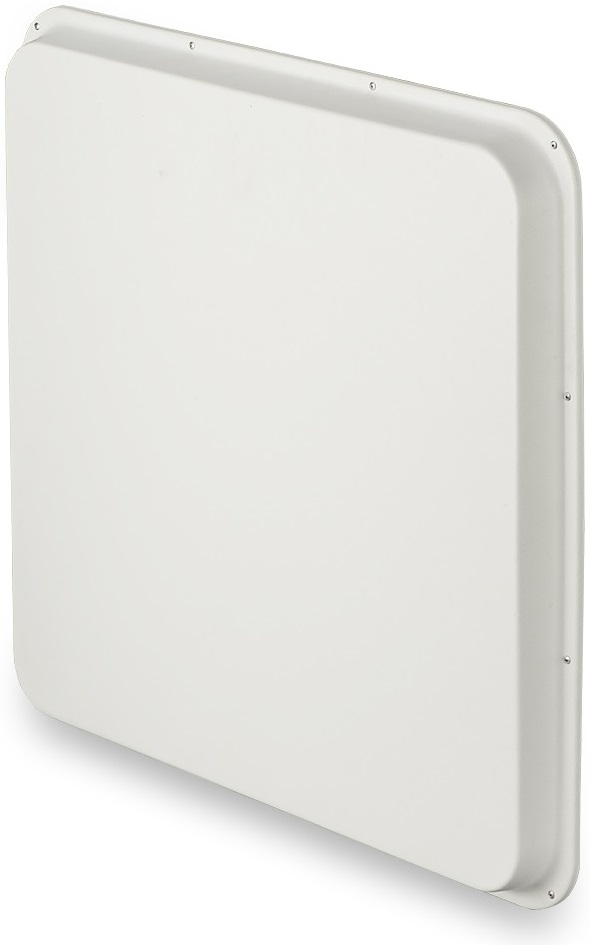

Тип исполнения: Панельная
Поддержка MIMO: да, 4x4
Размеры, см: 47x47x11
Вес, кг: 3,5

Мощная панельная антенна 4G LTE MIMO 4x4 для работы с модулями связи LTE и WiFi-роутерами с внутренними модемами, имеющими 4 разъема. Как и любая панельная антенна, она не требует суперчеткой настройки на базовую станцию - достаточно повернууть ее в сторону БС оператора и Вы можете видеть изменение сигнала в большую сторону в программе управления модема или роутера. Обращаем Ваше внимание, что в связи с довольно большими размерами и весом (более 3 кг) антенна обладает большой парусностью, т.е. предназначена для крепления на кронштейн на стену здания или на невысокуцю мачту в безветренных местах. Если место использования антенны находится в низине, что подразумевает использование высоких мачт (более 3 метров), то рекомендуется дополнительное усиление тросами или использовать 2 (две) более легких антенны 4G LTE 3G MIMO 2x2 с меньшей парусностью.

Как уже говорилось, панельные антенны проще в настройке, нежели антенны типа "волновой канал" (Yagi), хотя они и обладают чуть меньшим усилением и большей парусностью, но являются более широкополосными устройствами: данная панельная антенна работает на частотах 1700-2700, а, напрмер, антенна YAGI 4G LTE 3G 22/24 dBi работает на частотах 1700-2200, то есть не усиливает сигнал на частоте 2600 МГц (Band 7), и для использования с устройствами выше категории 12 (LTE Cat.16, 18, 20, 22) необходимо использовать 4 (четыре) антенны "волновой канал"? правильно расположив их друг относительно друга.

Внимание! Кабельные сборки в комплект не входят. Сборки необходимой длины (1-3-5-7-10-15 м) можно заказать в соответствующем разделе каталога >>>

Внимание! Для подключения антенны к модулям связи 5G / 4G LTE необходимо приобрести антенный адаптер (пигтейл) для модемов (модулей) 5G / 4G LTE - 4 штуки.

Антенна подходит ко всем устройствам, имеющим 4 (четыре) разъема. Неполный список устройств, к которым подходят антенны MIMO:
Модули связи (модемы) 4G LTE / 5G: Foxconn / DELL T77W968 / DW5821e, T99W175 / DW5930e, Fibocom L860-GL, FM190-GL / 190W-GL, FM350 / FM360, FM150 / FM160, NL952, Quectel EM160R-GL, EM20-G, RM520N-GL, RM551E-GL, RM502Q-GL, SIERRA WIRELESS (SEMTECH) EM7690, EM8695, EM9293, EM9291, EM9190, EM9191, Telit / Centerion MV31-W, LM960 / LM960A18 и др.
Стационарные роутеры 4G LTE / 5G: ZBT Z8102ax**, Z8105ax, Huastlink HC-G60, HC-G80, HC-G90, Zyxel NR5103, Mikrotik Chateau LTE18 ax, 5G R16, 5G ax и др.
Также данную антенну можно использовать для усиления сигналов 4G LTE / 3G у маршрутизаторов, которые имеют 2 (два) модема низких и средних категорий 4G (LTE Cat.4, 6, 7, 12), например ZBT WG2107 Dual SIM Dual modem и др.

----------------------

**При использовании 2-х модулей связи высоких категорий 4G (LTE Cat.16 и выше) или 5G необходимо использовать 2 антенны.

Внимание! Многие стационарные роутеры (CPE) 5G имеют всего 2 антенных разъема. Если Ваше устройство имеет 2 (два) разъема, или Вы хотите использовать только основные разъемы устройства (допускается), то советуем Вам рассмотреть антенну 4G LTE 3G MIMO 2x2 такого же усиления 18 дБи >>>

Антенна может монтироваться на стену дома (на уровне второго этажа, на мансарде или под коньком крыши) с помощью кронштейна или на мачту над крышей дома, так и на отдельно стоящую - высота монтажа определяется на практике и зависит от высоты ближайшей БС оператора и/или топографии (географических особенностей) местонахождения, но высоко (более 3м над уровнем кровли) поднимать антенну не рекомендуется из-за больших размеров (47 х 47 см) и, соответственно, парусности, если Вам необходимо поднять антенну до 5 метров над уровнем крыши, то рекомендуем использовать антенны с меньшими размерами и парусностью: панельную MIMO антенну 18 дБ, если до 10 метров - MIMO YAGI антенны 22/24 dBi или 26/28 dBi. Антенна "не мешает" телевизионным и GSM антеннам при размещении на одном кронштейне или на мачте.
