Облучатель офсетный MIMO 2x2, 10 дБи

Технические характеристики офсетного MIMO-облучателя:
Рабочий диапазон частот, МГц - 1700-2700
Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах: 4G LTE-1800 / 3G-2100:
при 0,55 м - 15/17 dBi (20/17 гр.)
при 0,6 м - 17.5/18.5dBi (18/16 гр.)
при 0,9 м - 23/24 dBi (12/10 гр.)
при 1,3 м - 26/27 dBi (9/8 гр.)
при 1,5 м - 28/29 dBi (7/6 гр.)
4G LTE-2600 (2500-2700 МГц)
при 0,55 м - 20,5 dBi (14 гр.)
при 0,6 м - 21,5/22 dBi (13 гр.)
при 0,9 м - 25,5 dBi (9 гр.)
при 1,3 м - 28 dBi (6 гр.)
при 1,5 м - 30 dBi (5 гр.)
Собственный коэффициент облучателя, dBi - 8÷10
Поляризация - вертикальная + горизонтальная / X-pol
Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град - 86 - 130
Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град - 104 - 116
Входное сопротивление, Ом - 50
Развязка между входами в рабочем диапазоне, dB - более 28
КСВ в рабочем диапазоне частот, не более - 1,8
Допустимая мощность, Вт - 10
Габаритные размеры, мм - 140 х 140 х 140
Вес, г - 350
Разъемы облучателя - 2 х N-female
Разъемы кабельных сборок со стороны клиентского устройства - FME-female / SMA-male / N-male (опционально)
Материал защитного кожуха - поликарбонат+ABS
Материал антенны - оцинкованная сталь
Защитное покрытие - порошковая полимерная краска

Длина кабеля:

Пониженные потери (5DFB) - 3м х 2 - +1580 руб.;
Пониженные потери (5DFB) - 5м х 2 - +1780 руб.;
Пониженные потери (5DFB) - 10м х 2 - +2580 руб.;
Пониженные потери (RG8x) - 15м x 2**  - +3380 руб.;

Внимание! Кабельные сборки в комплекте не идут - при необходимости заказывайте их в соответствующем разделе Каталога >>>

Внимание! Потери КУ на каждом метре кабеля, поэтому кабельные сборки с большим запасом не берутся, максимум 1-2 м.

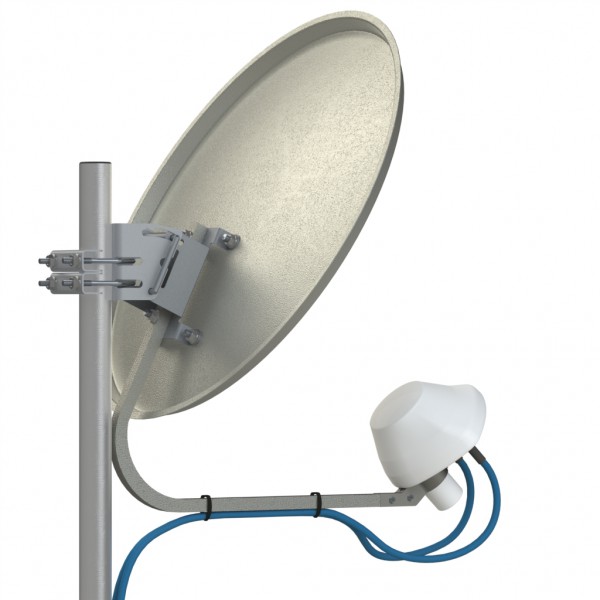

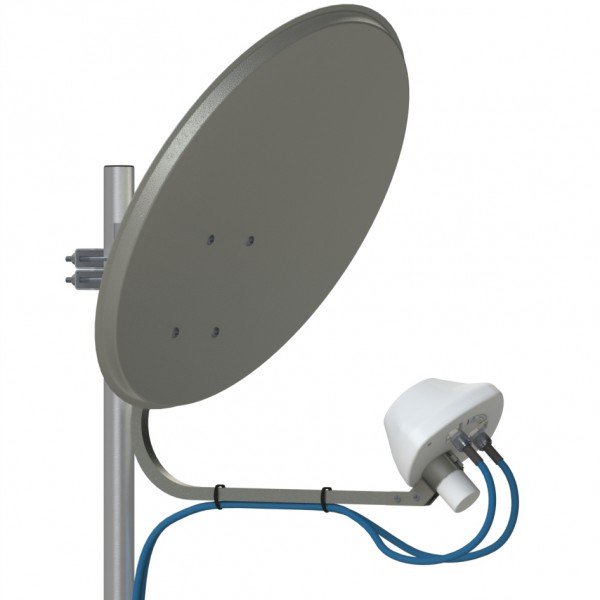

Внимание! На рисунках схематично изображен вариант использования MIMO-облучателя с офсетной параболической антенной - антенна в комплект не входит!
